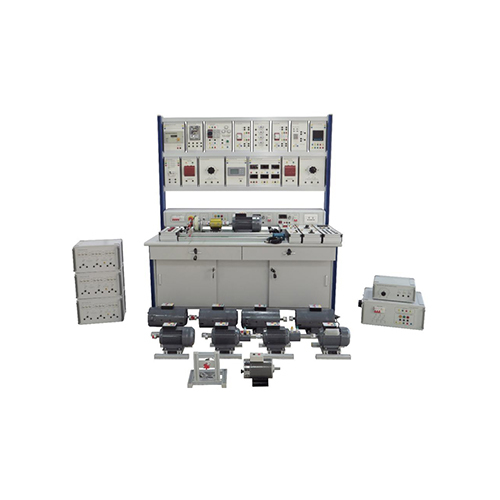

Banco de entrenamiento para estudio de motores eléctricos Equipo de formación profesional Equipo educativo universitario Banco de trabajo de entrenamiento de transformadores
No.MR087E
MR087E Banco de entrenamiento para estudio de motores eléctricos Equipo de formación profesional Equipo educativo universitario Banco de trabajo de entrenamiento de transformadores
Potencia de entrada
Sistema trifásico de cinco cables, CA 380 V ± 10 %, 60 Hz
MR087E Banco de entrenamiento para estudio de motores eléctricos Equipo de formación profesional Equipo educativo universitario Banco de trabajo de entrenamiento de transformadores 1 Descripción general del producto 1.1 Descripción general El dispositivo de capacitación incluye varios tipos de motores inductivos y componentes de control industrial. Mediante experimentos relevantes, se pueden familiarizar las características operativas de motores de CA, motores de CC y transformadores, dominar los principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes de los estudiantes. Es adecuado para la enseñanza y la evaluación de la formación profesional en escuelas técnicas superiores, escuelas de formación profesional secundaria y escuelas técnicas. 1.2 Características (1) La plataforma de capacitación adopta una estructura de columna de perfil de aluminio. Su diseño es simple y amplio, y la rueda universal está instalada en la parte inferior, que se mueve con flexibilidad y permite ajustar la altura individualmente según las condiciones del terreno. El instrumento de medición y la fuente de alimentación de capacitación están integrados en una caja colgante, lo que facilita su uso y evita daños. (2) Se pueden combinar diversos tipos de motores, totalmente equipados. (3) La combinación de software y hardware permite completar el contenido de capacitación de diversos cursos. (4) La plataforma de capacitación cuenta con un buen sistema de seguridad. 2. Parámetros de rendimiento Potencia de entrada: Sistema trifásico de cinco cables, CA 380 V ± 10 %, 60 Hz Peso: <300 kg Condiciones de trabajo: Temperatura ambiente: -10 °C ～ +40 °C, humedad relativa: <85 % (25 °C) Dimensiones: 1680 mm × 880 mm × 2040 mm Capacidad de la máquina: <2 kVA 3 Lista de componentes e introducción detallada 3.1 Componentes principales Número Nombre 1 Pieza de la caja colgante 2 Pieza del equipaje de mano 3 Pieza del motor 4 Pieza del equipo 5 Pieza de la caja de alimentación 3.2 Componentes de la caja de alimentación Número Nombre 1 Alimentador total --- Disyuntor de fugas 4P 2 Pieza de parada de emergencia 3 Pieza de interruptor de llave 4 Pieza de salida CA trifásica de 380 V 5 Pieza de salida de CC de 0-220 V y 1 A 6 Pieza de salida de CC de 0-220 V y 10 A 7 Pieza de salida de CC de 0-220 V y 10 A 8 Pieza de salida de CC de 0-220 V y 10 A 3.3 Lista de configuración del equipo Número Nombre Cantidad Componente 1 Reóstato de campo del motor de CC 1 Componente 2 Reóstato de arranque del motor de CC 1 Componente 3 Reóstato de arranque del rotor del motor de anillos rozantes 1 Componente 4 Caja de carga resistiva 1 Componente 5 Banco de carga inductiva 1 Componente 6 Caja de carga capacitiva 1 Componente 7 Módulo protector del motor 1 Componente 8 Módulo de fusibles (5 A) 1 Componente 9 Módulo de conmutación de alta y baja velocidad 1 Componente 10 Módulo de potencia CA 0-450 V 1 Componente 11 Arranque estrella-triángulo 1 Componente 12 Módulo de inspección de conexión a red 1 Componente 13 Módulo de relé de comprobación de sincronización 1 Componente 14 Módulo transformador de tensión 2 Componente 15 Módulo rectificador 1 Componente 16 Módulo medidor de tensión y corriente 1 Componente 17 Módulo de luz indicadora 1 Componente 18 Módulo de botones 1 Componente 19 Control de freno de polvo magnético Módulo 1 Componente 20 Módulo de medidor multifunción trifásico 1 Componente 21 Módulo de contactor de CA 3 Componente 22 Módulo de relé de tiempo 1 Componente 23 Módulo de instrumento de visualización de velocidad 1 Componente 24 Módulo de instrumento de visualización de velocidad de par 1 Componente 25 Codificador rotatorio 1 Componente 26 Motor de derivación de CC 1 Componente 27 Motor de CC en serie 1 Componente 28 Motor de excitación compuesta de CC 1 Componente 29 Motor asíncrono trifásico de jaula de ardilla 1 Componente 30 Motor asíncrono trifásico de dos velocidades 1 Componente 31 Motor síncrono trifásico de excitación de CA 1 Componente 32 Motor monofásico de condensador 1 Componente 33 Motor universal de CA/CC 1 Componente 34 Motor asíncrono trifásico bobinado 1 Componente 35 Motor monofásico de repulsión 1 Componente 36 Dispositivo de medición de par 1 3.4 Accesorios Número Nombre Cantidad 1 Cable eléctrico de seguridad negro de 4 mm (10 unidades) 2 Cable eléctrico de seguridad azul de 4 mm (11 unidades) 3 Cable eléctrico de seguridad rojo de 4 mm (10 unidades) 4 Cable eléctrico de seguridad amarillo de 4 mm (11 unidades) 5 Cable eléctrico de seguridad verde de 4 mm (10 unidades) 6 Cable eléctrico de seguridad bicolor de 4 mm (5 unidades) 7 Terminal amarillo de 4 mm (1 unidad) 8 Terminal verde de 4 mm (1 unidad) 9 Terminal rojo de 4 mm (1 unidad) 10 Núcleo de fusible de 5 A (3 unidades) pcs 11 Multímetro digital 1 juego 12 Tacómetro portátil 1 ud 13 Mesa de detección de fase 1 ud 4 Lista de experimentos Experimento 1: Experimento con motor shunt de CC Experimento 2: Experimento con motor serie de CC Experimento 3: Experimento con motor compuesto de CC Experimento 4: Experimento con motor asíncrono trifásico de jaula de ardilla Experimento 5: Experimento con motor asíncrono trifásico bobinado Experimento 6: Experimento con motor síncrono de excitación de CA trifásica Experimento 7: Experimento con motor trifásico de dos velocidades Experimento 8: Experimento con motor de condensador monofásico Experimento 9: Experimento con motor universal de CA y CC Experimento 10: Experimento de medición de par, velocidad y potencia de motor asíncrono de CA trifásico
