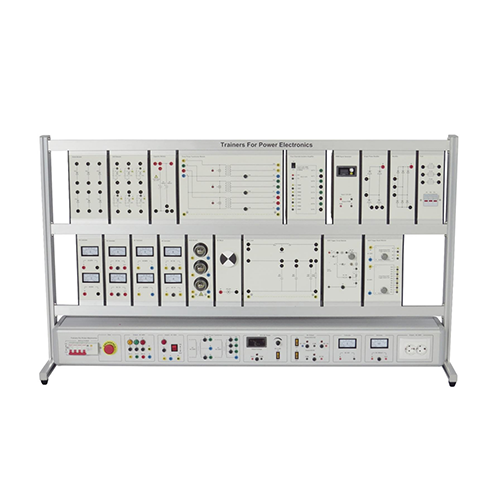

MR498E Entrenadores para equipos de formación profesional en electrónica de potencia, conjunto de formación para el aula, banco de trabajo eléctrico 1. Introducción del equipo 1.1 Descripción general La plataforma de entrenamiento incluye circuitos de aplicación típicos de diversos tipos de diodos. Mediante experimentos relevantes, los estudiantes pueden familiarizarse con las características eléctricas de los diodos, dominar los principios y métodos de control y desarrollar los conocimientos y habilidades correspondientes. Además, se incluye la evaluación de la enseñanza y la formación de habilidades de las carreras pertinentes en escuelas técnicas. 1.2 Características (1) La plataforma de entrenamiento utiliza un sustrato de aleación de aluminio para su construcción, que presenta una estructura estable. Cada módulo actuador se coloca sobre una placa base, lo que facilita su uso y evita daños. (2) La estructura general es de tipo abierto y desmontable, y los módulos se pueden reemplazar fácilmente. El contenido de los módulos se determina según el principio de función de producción y función de aprendizaje integral, de modo que los módulos necesarios se puedan seleccionar fácilmente durante la enseñanza o la competición. 2. Parámetros técnicos Potencia de entrada: 380 V ± 10 % 50 Hz Peso: <150 kg Condiciones de trabajo: Temperatura ambiente: -10 °C a +40 °C Humedad relativa: <85 % (25 °C) Dimensiones: aprox. 1600 mm × 400 mm × 950 mm 3. Lista de componentes 3.1 Parte principal N.° Nombre 1 Módulo de caja colgante 2 Módulo de caja de alimentación 3.2 Parte de la caja de alimentación N.° Nombre 1 Disyuntor 4P 2 Salida de potencia de 380 V CA 3 Salida de potencia de 220 V CA 4 Transformador simple de 9 V/12 V CA 5 Salida de potencia de 0-36 V CC 6 Salida de potencia de ±12 V/5 V CC 7 Voltímetro de CC 8 Amperímetro de CC 9 Toma de corriente de estilo europeo de doble instalación oculta 3.3 Lista de configuración del equipo N.° Nombre Cantidad Componente 1 Módulo de diodos de caja colgante 1 Componente 2: Caja para colgar el módulo rectificador controlado de silicio 1 Componente 3: Caja para colgar el módulo condensador 1 Componente 4: Caja para colgar el módulo transformador trifásico 1 Componente 5: Caja para colgar el módulo amplificador de cuatro vías 1 Componente 6: Caja para colgar el módulo PWM 1 Componente 7: Caja para colgar el módulo de diodo puente monofásico 1 Componente 8: Caja para colgar el módulo de diodo puente trifásico 1 Componente 9: Caja para colgar el módulo fusible 1 Componente 10: Caja para colgar el módulo voltímetro de CC 1 Componente 11 Caja para colgar el módulo del amperímetro de CC 1 Componente 12 Caja para colgar el módulo del voltímetro de CA 1 Componente 13 Caja para colgar el módulo del amperímetro de CA 1 Componente 14 Caja para colgar el módulo de la bombilla 1 Componente 15 Caja para colgar el módulo del motor 1 Componente 16 Caja para colgar el módulo RLC 1 Componente 17 Caja para colgar el módulo del circuito de disparo SCR 1 Componente 18 Caja para colgar el módulo de la placa de disparo SCR 1 3.4 Accesorios N.° Nombre Cant. 1 4 mm de seguridad eléctrica Cable 1 metro, doble cabezal, azul 5 2, cable eléctrico de seguridad de 4 mm 1 metro, doble cabezal, negro 7 3, cable eléctrico de seguridad de 4 mm 1 metro, doble cabezal, rojo 7 4, cable eléctrico de seguridad de 4 mm 1 metro, doble cabezal, amarillo 5 5, cable eléctrico de seguridad de 4 mm 1 metro, doble cabezal, dos colores 5 6, multímetro digital 1 7, cable eléctrico de seguridad de 2 mm, 100 cm 20 8, fusible 1 A, 5 x 20, 10 9, fusible 2 A, 5 x 20, 10 10, fusible 3A 5*20 10 11 Fusible 5A 5*20 10 12 Núcleo de fusible 2A 5 13 Cable de enlace de puente en forma de U K4 negro 5 4. Lista de experimentos Experimento 1: Experimento de medición de circuito rectificador de media onda monofásico Experimento 2: Experimento de medición de circuito rectificador de onda completa monofásico Experimento 3: Experimento de medición de circuito rectificador de puente monofásico Experimento 4: Experimento de medición de aumento de tensión en circuito trifásico Experimento 5: Experimento de medición de circuito rectificador de puente trifásico Experimento 6: Experimento de medición de circuito de CC totalmente controlado trifásico Experimento 7: Experimento de amplificación de circuito PWM Experimento 8: Experimento de prueba de módulo de condensadores
