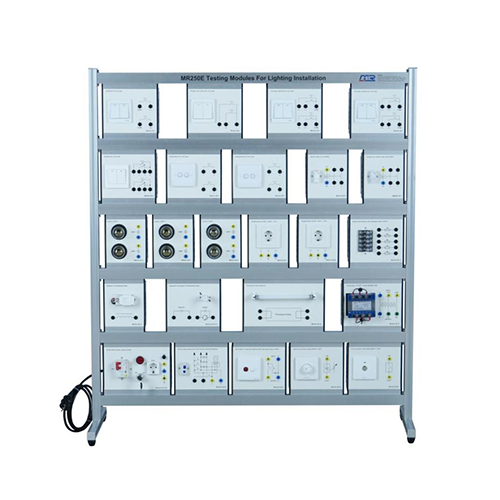

MR250E Módulos de prueba para equipos educativos de iluminación para escuelas. Paquete instructivo. Laboratorio de instalación eléctrica. 1. Introducción del equipo 1.1 Descripción general Equipado con diversos interruptores, relés, fusibles, enchufes y bombillas de uso civil, este dispositivo está diseñado para que los estudiantes puedan ensamblar, analizar y probar circuitos cada vez más complejos. Está compuesto por múltiples módulos intercambiables. Está diseñado para el ensamblaje, análisis y prueba de instalaciones de iluminación en el sector civil y de servicios. Este dispositivo garantiza la alimentación monofásica del dispositivo eléctrico y puede utilizarse junto con el marco vertical que soporta cada módulo para realizar el procedimiento experimental del dispositivo. Mediante experimentos relevantes, este dispositivo de capacitación permite dominar sus principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes en los estudiantes. Es adecuado para la enseñanza y la evaluación de habilidades en escuelas profesionales superiores, colegios universitarios, escuelas profesionales secundarias y escuelas técnicas. 1.2 Características (1) El dispositivo modular para instalación y prueba de iluminación adopta una estructura de perfil de aluminio, ligera, firme y de apariencia elegante. Cada módulo se instala en el panel de la caja colgante, lo que resulta cómodo de usar y fácil de transportar. (2) La plataforma de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Parámetros técnicos Potencia de entrada: 230 VCA Peso: 70 kilos Condiciones de trabajo: humedad relativa <85 % Tamaño: 1230 x 450 x 1430 3. Lista de componentes e introducción detallada 3.1 Componentes principales N.º Nombre 1 Bastidor del módulo de prueba de instalación de iluminación 2 AZ-1 (2 interruptores para uso civil) 3 AZ-2 (1 interruptor de transferencia para uso civil) 4 AZ-3 (2 interruptores bidireccionales para uso civil) 5 AZ-4 (2 interruptores de conmutación para uso civil) 6 AZ-5 (botón para uso civil) 7 AZ-6 (1 relé de conmutación (bobina de 230 V)) 8 AZ-7 (2 relés de conmutación de 24 V) bobinas)) 9 AZ-8 (2 portalámparas para el esquema, con luces para 230 V) 10AZ-9 (Toma monofásica –230 V – 10 A) 11 AZ-9a (1 toma monofásica –230 V – 16 A) 12 AZ-10 (5 portafusibles para placa de circuito con fusibles frangibles de 4/6 A) 13 AZ-11 (1 reactancia para lámpara fluorescente) 14 AZ-12-13 (1 condensador y arrancador para lámparas fluorescentes) 15 AZ-14 (1 luz fluorescente con pinos) 16 AZ-15 (1 transformador 115-230 / 12-24 V 50-60 Hz 72 VA) 17 AZ-34 (1 relé temporizador para iluminación de escaleras (alimentado por 230 V CA)) 18 AZ-35 (1 botón LED para iluminación de huecos de escalera con luces de neón) 19 AZ-39 (1 regulador de intensidad electrónico, 500 W – 230 V) 20 AZ-40 (1 botón LED táctil, 500 W – 230 V) 21 AZ-1 Módulo de alimentación PH 3.2 Pieza de la caja de alimentación N.° Nombre 1 disyuntor 2 luz roja 3 Toma europea de 230 V CA 4 interruptores de transferencia 5 Fusibles de 10A 6 Terminal de salida de tierra de neutro contra incendios 3.3 Lista de configuración del equipo: N.° Nombre Cantidad Elemento 1 Módulo de alimentación 1 Elemento 2 AZ-1 (2 interruptores civiles) 1 Elemento 3 AZ-2 (1 interruptor de transferencia civil) 1 Elemento 4 AZ-3 (2 interruptores bidireccionales civiles) 2 Elemento 5 AZ-4 (2 interruptores de conmutación civiles) 1 Elemento 6 AZ-5 (botón civil) 2 Elemento 7 AZ-6 (1 relé de conmutación (bobina de 230 V)) 1 Elemento 8 AZ-7 (2 relés de conmutación (bobinas de 24 V)) 1 elemento 9 AZ-8 (2 portalámparas para diagramas esquemáticos con lámparas de 230 V) 3 Elemento 10 AZ-9 (1 casquillo monofásico –230 V –10 A) 1 Elemento 11 AZ-9a (1 casquillo monofásico –230 V –16 A) 1 Elemento 12 AZ-10 (5 portafusibles para placa de circuito) con fusibles frangibles de 4/6 A) 1 Elemento 13 AZ-11 (1 reactor de lámpara fluorescente) 1 Elemento 14 AZ-12-13 (1 condensador y arrancador para lámparas fluorescentes) 1 Elemento 15 AZ-14 (1 luz fluorescente con pinos) 1 elemento 16AZ-15 (1 transformador 115-230 / 12-24 V 50-60 Hz 72 VA) 1 Elemento 17 AZ-34 (1 relé temporizador para iluminación de escaleras (alimentado por 230 V CA) 1 Elemento 18 AZ-35 (1 botón LED para iluminación de huecos de escalera con luces de neón (230 V) 1 Elemento 19 AZ-39 (1 interruptor de regulación electrónica, 500 W – 230 V) 1 Elemento 20 AZ-40 (1 botón LED táctil, 500 W – 230 V) 1 Elemento 21 Marco 1 3.4 Accesorios N.° Nombre Cant. 1 Cable de prueba K4 rojo de 1 metro 10 2 Cable de prueba K4 negro de 1 metro 10 3 Cable de prueba K4 beige de 1 metro 10 4 Cable de prueba K4 verde de 1 metro 10 5 1 metro de cable de prueba azul K4 10 6 6*30 fusible de 4 A 5 7 6*30 fusible de 6 A 5 8 10 fusible de 10 A 5 9 Lámpara tejida blanca 6 10 Luz fluorescente 1 3.5 Introducción a la función de los componentes 4. Lista de experimentos Experimento 1 Experimento de lámpara controlado desde 1 punto Experimento 2 Experimento de tres grupos de interruptores que controlan un grupo de luces mediante relés Experimento 3 Experimento de control de lámpara fluorescente Experimento 4 Experimento de sistema de encendido de luces de escalera con un cierto retardo de tiempo Experimento 5 Experimento de iluminación desde 2 puntos mediante un interruptor electrónico sensible al tacto Experimento 6 Experimento de iluminación mediante regulador de intensidad Experimento Experimento 7: Dos grupos de interruptores controlan un grupo de luces Experimento 8: Interruptor de transferencia para controlar un grupo de luces Experimento 9: Dos grupos de interruptores controlan un grupo de luces + un enchufe Experimento 10: Tres grupos de interruptores controlan tres grupos de luces Experimento 11: Experimento de un grupo de lámparas de control de 3 puntos Experimento 12: Experimento de un grupo de lámparas controlado por un relé de interruptor desde 3 puntos Experimento 13: Experimento del sistema de iluminación en una habitación de hotel Experimento 14: Experimento del sistema de iluminación de archivos de 3 puntos Experimento 15: Experimento del sistema de iluminación en un apartamento Experimento 16: Encendido de dos o más grupos de luces mediante interruptores electrónicos sensibles al tacto
