Soporte para trabajo de laboratorio, estudio del motor asíncrono, equipo de capacitación en habilidades técnicas, equipo de demostración, entrenador de alternador trifásico
No.MR448E
MR448E Soporte para trabajo de laboratorio, estudio del motor asíncrono, equipo de capacitación en habilidades técnicas, equipo de demostración, entrenador de alternador trifásico

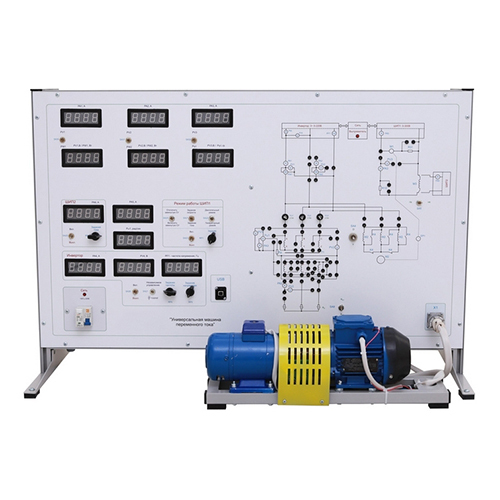

MR448E Soporte para trabajo de laboratorio, estudio del motor asíncrono, equipo de capacitación en habilidades técnicas, equipo de demostración, entrenador de alternador trifásico Descripción El banco está diseñado para realizar prácticas de laboratorio en el área de máquinas eléctricas. Estructuralmente, el banco consta de dos partes: la carcasa, que alberga parte del equipo eléctrico, las placas electrónicas, el panel frontal, el módulo de potencia y el tablero de la mesa integrada; y el conjunto de la máquina, que incluye un motor de CC, un motor asíncrono con rotor bobinado, un motor asíncrono con rotor de jaula de ardilla y un sensor óptico de velocidad con definición del sentido de giro. El banco puede complementarse con una unidad de maquinaria eléctrica basada en motores eléctricos de baja (90 W) o alta (0,55 kW). La carcasa del banco contiene: Un convertidor de frecuencia para generar una red de CA trifásica de frecuencia variable y la tensión de un motor asíncrono, así como la alimentación de transformadores trifásicos. El convertidor se basa en un microcontrolador MB90F562 (Fujitsu) y un módulo inteligente de potencia PS11033 (Mitsubishi). El controlador se utiliza para calcular los datos de entrada (especificando tensión y frecuencia) y las señales de salida (corriente, tensión), para el intercambio de datos con un PC (RS-485) y para mostrar los valores medidos en el panel frontal del banco. El módulo de potencia incluye circuitos de potencia para un rectificador de puente trifásico, un inversor de puente trifásico con transistores IGBT, así como controladores y circuitos de protección (cortocircuito, controladores con tensión de alimentación insuficiente, entrada de señales de control incorrectas). El convertidor de frecuencia permite al usuario explorar el motor asíncrono en los cuatro cuadrantes de sus características mecánicas. Convertidor de ancho de pulso para la alimentación del circuito de inducido y del devanado de excitación del motor de CC, así como para la alimentación del circuito del rotor de un motor asíncrono trifásico con rotor bobinado en modo de motor síncrono y generador. El convertidor de ancho de pulso se implementa sobre la base del elemento de potencia del convertidor de frecuencia. Dos de sus brazos se utilizan para obtener una PWC simétrica reversible, y el tercero como PWC irreversible para el rotor del motor asíncrono trifásico. La alimentación del devanado se implementa en un transistor MOSFET International Rectifier. El sistema de control se basa en un microcontrolador AT Mega163 (Atmel) e implementa el cálculo de las señales de entrada (especifica la tensión, la frecuencia y la corriente para el frenado dinámico) y de salida (corrientes de anclaje, excitación y rotor), facilita el intercambio de datos con un PC (RS-485) y la visualización de los valores medidos en el panel frontal del banco. El convertidor de ancho de pulso del circuito de inducido del motor de CC se complementa con un modo de sistema cerrado (control de corriente o velocidad) y un modo de generador. La unidad de medición se basa en dispositivos de medición digitales. Además de las mediciones de corriente continua y tensión, cada canal puede calcular: el valor efectivo de la corriente alterna y la tensión; el ángulo de cambio entre la corriente y la tensión, así como el cos(φ); la potencia activa. El control de relé-contactor permite: conmutar el circuito de un motor asíncrono con rotor de jaula de ardilla (estrella/triángulo); modificar el valor de la resistencia de carga en un circuito trifásico; conectar motores asíncronos a una red de 3 ~ 380/220 V 50 Hz o a un convertidor de frecuencia; Resistencias en el circuito del devanado de excitación (dos etapas); Resistencias de carga en un circuito trifásico (tres etapas); Resistencias de descarga de sobretensión en módulos inteligentes. El convertidor de frecuencia y el convertidor de ancho de pulso se activan para el funcionamiento interno de la red (modo de recuperación) con el fin de reducir el consumo de energía de la red. Tres transformadores de dos devanados; Contactores de potencia del subsistema de relés. Los diagramas de cableado de los equipos de estudio se muestran en el panel frontal. Todos los diagramas están divididos en grupos según el tema del laboratorio. El panel contiene tomas de corriente, indicadores de dispositivos digitales, aparamenta y controles que permiten al usuario modificar los parámetros de los elementos durante el trabajo de laboratorio. Controles en el panel frontal del banco: Potenciómetro de ajuste para controlar el convertidor de ancho de pulso inverso, la señal de referencia del sistema cerrado; Potenciómetros de ajuste de los convertidores de ancho de pulso de la fuente de alimentación para los devanados de excitación del motor de CC y el rotor bobinado del motor asíncrono en modo de máquina síncrona; Potenciómetros de ajuste del convertidor de frecuencia, que permiten el cambio gradual de la frecuencia de salida (0 ÷ 163 Hz) y la tensión de salida (0 ÷ 220 V); Controles del subsistema de relés. Para realizar el laboratorio es necesario ensamblar el circuito del equipo de estudio utilizando puentes estandarizados, que permiten al usuario ensamblarlo sin pérdida de claridad. La mesa de laboratorio se complementa con un software y un conjunto de documentación metodológica y técnica destinada al personal académico.
