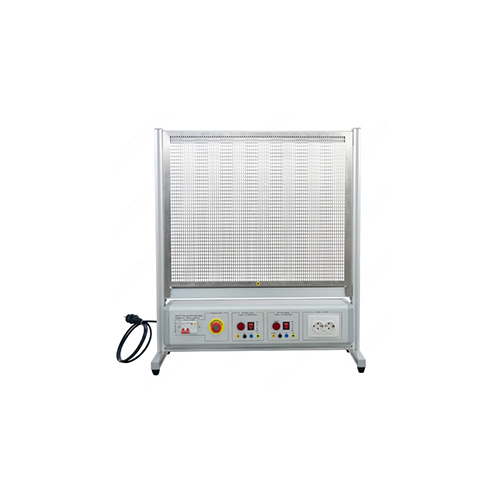

MR481E Equipo de Formación y Laboratorio "Alumbrado Público" Equipo de Formación Profesional Equipo de Demostración Equipo de Laboratorio Eléctrico I. Descripción general del producto 1.1 Descripción general Este conjunto de equipos educativos y de laboratorio "Alumbrado Público" (en adelante, el stand) está diseñado para el desarrollo práctico en todas las etapas de preparación de trabajos eléctricos y para la instalación directa de componentes eléctricos, la preparación de cables, el tendido de canales para cables y la conexión de fuentes de alimentación. El stand simula un panel de control para el alumbrado exterior de una empresa industrial. El área de trabajo del stand está equipada con lámparas, interruptores, relés, llaves y contactores. Este modelo permite ensamblar el sistema de iluminación de la central eléctrica según el cableado eléctrico de la empresa. 1.2 Características 1. La plataforma de entrenamiento es una estructura de aleación de aluminio (revestimiento anodizado). Cuenta con un regulador en la parte inferior de la columna para ajustar la altura y garantizar la planitud. El tablero de la mesa es de tablero ignífugo. 2. La placa inferior fija está moldeada y fabricada con materiales de alta calidad, con buena tenacidad y resistencia a la fatiga, lo que permite un uso repetido. Se utiliza junto con la malla en la plantilla, lo que no solo facilita la instalación de componentes fijos, sino que también garantiza que los componentes eléctricos se instalen con precisión en la plantilla, de modo que los componentes eléctricos se fijen en la plantilla sin inclinarse. II. Parámetros de rendimiento Potencia de entrada: CA 220 V ±10 % 50 Hz Peso: 41 kg Tamaño: 890 x 530 x 1090 III. Lista de componentes e introducción detallada 3.1 Componentes principales Número Nombre 1 Panel de malla 2 Cable de alimentación 3 Caja de alimentación 3.2 Componentes de la caja de alimentación Número Nombre 1 Disyuntor de protección contra fugas 2P 2 Botón de emergencia 3 Luz indicadora roja 4 Interruptor 5 Luz indicadora roja 6 Interruptor 7 Toma de corriente europea 8 Terminal de salida 9 Fusible 3.3 Accesorios Número Nombre Cantidad 1 Lámpara a prueba de humedad 1 2 Multímetro digital totalmente protegido 1 3 Disyuntor 2P 1 4 Contactor de CA 1 5 Kit de herramientas 1 6 Controlador de alumbrado público 1 7 Fusible 1 8 Fila de tierra 1 9 Luz indicadora roja 1 10 Luz indicadora verde 1 11 Relé de 220 V 2 12 Caja de pulsadores 1 13 Botón rojo 1 14 Fusible de 3 A 5 15 Fusible de 5 A 5 16 Interruptor magnético 1 17 Interruptor de carga 1 18 Riel guía de 0,5 m 1 19 Bloque de terminales 5 IV. Lista de experimentos Experimento 1: Descripción general del controlador de alumbrado público Experimento 2: El controlador de alumbrado público controla las luces a prueba de humedad
