Banco de trabajo de control de motores y accionamiento eléctrico Equipo de enseñanza Sistema de capacitación Kit de componentes Fauty Equipo de capacitación eléctrica
No.MR243E
MR243E Banco de trabajo de control de motores y accionamiento eléctrico Equipo de enseñanza Sistema de capacitación Kit de componentes Fauty Equipo de capacitación eléctrica

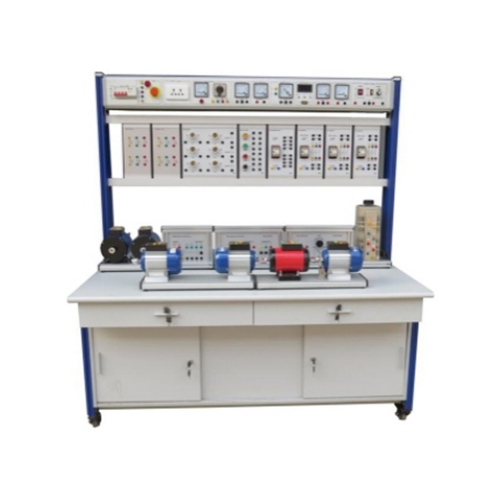

MR243E Banco de trabajo de control de motores y accionamiento eléctrico Equipo de enseñanza Sistema de capacitación Kit de componentes Fauty Equipo de capacitación eléctrica 1 Descripción general del producto 1.1 Descripción general Este banco de trabajo de capacitación incluye varios circuitos de aplicación de motores. Mediante la experimentación, los estudiantes se familiarizarán con las características de los motores, el principio de control de la materia y el método de control. Se centra en la capacidad de operación manual y la práctica de capacitación. Es adecuado para universidades, escuelas técnicas, institutos de formación y universidades. 1.2 Características (1) El banco de trabajo de capacitación utiliza una estructura de columna de aluminio e incluye una caja de medidores y una caja de alimentación para probar y medir parámetros técnicos. Es fácil de usar y resistente a las roturas. (2) Equipado con motores, los estudiantes pueden realizar combinaciones y completar diversos contenidos de capacitación. (3) El banco de trabajo de capacitación cuenta con un sistema de alta seguridad. 2 Parámetros técnicos (1) Alimentación: tres o cinco cables, 380 V ± 10 % 50 Hz (2) Dimensiones: 1600 mm × 800 mm × 1750 mm (3) Capacidad total: <2,0 kVA (4) Peso: <300 kg (5) Condiciones de trabajo: Temperatura ambiente: -10 °C ～ +40 °C Humedad relativa: <85 % (25 °C) 3. El producto consta de: 3.1 Panel de control de potencia El panel de control de potencia utiliza una estructura metálica de aluminio, con una estructura de caja cerrada. 3.2 Banco de entrenamiento El banco de entrenamiento utiliza una estructura de aluminio. Cuenta con 4 ruedas universales en la parte inferior y 2 interruptores en cada rueda. El entrenador se puede mover o detener fácilmente. El panel del banco de trabajo es de sustrato de alta densidad de 25 mm de grosor y cuenta con un tratamiento antiincendios de alta temperatura y alta presión. Está equipado con tres cajones con rieles guía y dos gabinetes de empuje y enchufe. La estructura es sólida y confiable, con un aspecto atractivo. 3.3 Panel de control de potencia (1) Entrada de alimentación monofásica de tres cables, probada con control de disyuntor de fugas y con botón de parada de emergencia que permite cortar la electricidad en caso de emergencia. (2) El panel de control cuenta con dos medidores de voltaje, un medidor de corriente, un medidor de potencia y un medidor de corriente. (3) Equipado con indicador, salida de enchufe europeo y tomas de corriente de seguridad. (4) Potencia de inducido CC ajustable de 0-220 V CC continua, 220 V CA, 380 V CA, con protección contra cortocircuitos. 3.4 Composición del equipo (1) Módulo de transformador Este banco de entrenamiento consta de dos grupos de módulos de transformador: un transformador monofásico y un transformador trifásico. La entrada del transformador monofásico es de 220 V CA o 380 V CA, y las salidas son de 110 V CA, 36 V CA, 24 V CA y 6,3 V CA. La entrada del transformador trifásico es de 380 V CA trifásica. (2) Módulo de carga resistiva Este banco de entrenamiento contiene un módulo de carga resistiva, compuesto por dos grupos de resistencias de valor fijo y una resistencia ajustable. El módulo de carga resistiva se muestra en la siguiente imagen. (3) Módulo de ajuste de voltaje autoacoplado trifásico Este banco de entrenamiento está equipado con un módulo de ajuste de voltaje autoacoplado trifásico. Su entrada y salida de potencia se conectan mediante terminales de seguridad de 4 mm. El módulo de ajuste de voltaje autoacoplado trifásico se muestra en la imagen a continuación. Los terminales de entrada de potencia son A, B y C, y los de salida son A, B y C. (4) Módulo de caja colgante Este banco de entrenamiento consta de 9 módulos colgantes, como se muestra en la imagen a continuación: módulo de carga resistiva, módulo de carga capacitiva, módulo de carga de bombilla, módulo de carga de botón, un módulo de relé de CA, un módulo de relé de tiempo y tres módulos colgantes de contactor de CA. Los estudiantes pueden conectarlos mediante un cable eléctrico de seguridad de 4 mm para realizar experimentos relacionados. (5) Módulo de motor Este banco de entrenamiento consta de 6 tipos de motores, fijados por separado a la placa de experimentación. Los motores se pueden conectar mediante acopladores para realizar los experimentos. Al conectar el motor, afloje el perno en la parte inferior de la base para que pueda deslizarse y conectarse al motor cercano. Vea la imagen a continuación: 4. Proyecto experimental 4.1 Experimento con motor de capacitancia monofásico (1) Prueba estática del motor de capacitancia monofásico (2) Principio y prueba de funcionamiento del motor de capacitancia monofásico (3) Control de arranque y marcha del motor de capacitancia monofásico (4) Control de conversión de capacitancia dual del motor de capacitancia monofásico 4.2 Experimento con motor asíncrono trifásico de dos velocidades (1) Prueba estática del motor asíncrono trifásico de dos velocidades (2) Principio y prueba de funcionamiento del motor asíncrono trifásico de dos velocidades (3) Control de marcha a alta y baja velocidad del motor asíncrono trifásico de dos velocidades (4) Control de conversión de velocidad (cambio de velocidad) del motor asíncrono trifásico de dos velocidades 4.3 Experimento con motor de inducción de jaula de ardilla trifásico (1) Principio del motor de inducción de jaula de ardilla trifásico (2) Motor de inducción de jaula de ardilla trifásico estático Prueba (3) Prueba de funcionamiento de un motor de inducción de jaula de ardilla trifásico (4) Control de rotación positiva y negativa de un motor de inducción de jaula de ardilla trifásico (5) Control de arranque estrella-triángulo de un motor de inducción de jaula de ardilla trifásico (6) Control de relé de sobrecorriente con retardo de calor de un motor de inducción de jaula de ardilla trifásico (7) Control de relé de tiempo de un motor de inducción de jaula de ardilla trifásico con arranque y parada retardados 4.4 Experimento con motor asíncrono eólico trifásico (1) Principio del motor asíncrono eólico trifásico (2) Prueba estática de un motor asíncrono eólico trifásico (3) Motor asíncrono eólico trifásico
