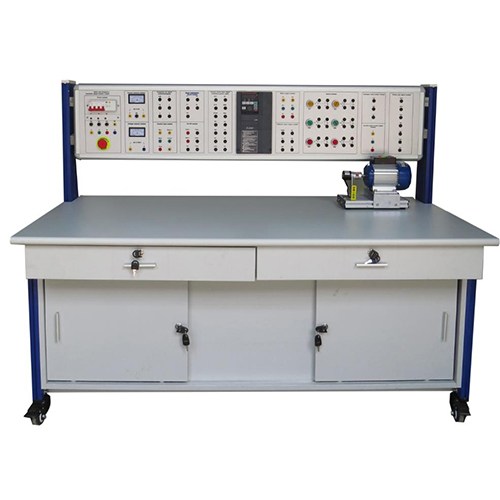

MR097E Equipo didáctico para el entrenamiento en control de velocidad de motores y convertidores de frecuencia, equipo de laboratorio eléctrico. 1. Descripción general del producto 1.1 Resumen Este dispositivo de entrenamiento se utiliza para estudiar el control de inversores Mitsubishi. Mediante experimentos relevantes, se puede familiarizar con las características de funcionamiento del motor asíncrono trifásico controlado por el inversor, dominar el principio y el método de control, y desarrollar los conocimientos y habilidades correspondientes en los estudiantes. Es adecuado para la enseñanza y la evaluación de habilidades en la formación profesional superior, escuelas técnicas y de formación profesional de nivel medio, y carreras afines. 1.2 Características (1) La plataforma de entrenamiento adopta una estructura de marco de perfil de aluminio con ruedas universales en la base para un movimiento flexible. El instrumento de medición y la fuente de alimentación de entrenamiento están integrados e instalados, lo que facilita su uso y reduce el riesgo de daños. (2) El motor está completamente equipado y se puede utilizar en combinación para completar el contenido de entrenamiento de diversos cursos. (3) La plataforma de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Parámetros de rendimiento (1) Alimentación de entrada: sistema trifásico de cinco hilos 380V±10% 60Hz (2) Dimensiones: 1600 mm × 800 mm × 1500 mm (3) Capacidad de la máquina: <1,5 KVA (4) Peso: <150 kg (5) Condiciones de trabajo: temperatura ambiente -10 °C ~ +40 °C, humedad relativa <85% (25 °C) 3. Composición del producto 3.1 Panel de control de potencia El panel de control de potencia adopta un panel de perfil de aleación de aluminio, y la estructura de caja cerrada está integrada con el marco de soporte inferior. 3.2 Mesa de entrenamiento La mesa de entrenamiento está soportada por perfiles de aluminio y ruedas universales con frenos en la base para un movimiento y posicionamiento flexibles. La superficie de la mesa está fabricada con un sustrato de alta densidad de 25 mm de espesor, y la superficie está tratada con paneles ignífugos de alta temperatura y alta presión. Está equipada con dos cajones tipo riel y dos armarios con puertas correderas. La estructura es robusta y elegante. 3.3 Configuración del panel de control de potencia (1) Entrada de alimentación trifásica de cinco hilos, controlada por un disyuntor diferencial, con botón de parada de emergencia. En caso de emergencia, presione el botón de parada de emergencia para cortar la alimentación. (2) Está equipado con un indicador de encendido, una toma de corriente y un terminal de salida de alimentación de seguridad. 3.4 Dispositivos complementarios Módulo de motor Se instala un solo tipo de motor en el sustrato de prueba. Como se muestra a continuación, 4. El contenido de la capacitación incluye: Pruebas relacionadas con el control de un motor asíncrono trifásico mediante un convertidor de frecuencia.
