MR100E Entrenador de ascensores de cuatro capas Equipo educativo Material didáctico Formación en habilidades eléctricas
1. Introducción del producto 1.1 Descripción del producto Esta plataforma de formación es un pequeño modelo de ascensor de cuatro pisos con funciones similares a las de los ascensores reales. Puede controlarse mediante lógica programable o un microordenador de un solo chip, incluyendo PLC, aplicación de sensores, control de posición, control lógico secuencial y otros contenidos de formación. 1.2 Características del producto (1) Esta plataforma de formación está diseñada para la aplicación práctica de la tecnología de control de ascensores y puede utilizarse con diferentes marcas de PLC según las necesidades de formación. (2) Adopta un diseño modular estandarizado y cuenta con cuatro almohadillas en la parte inferior, fáciles de colocar. (3) El cable de alimentación y la línea de señal de cada componente se conectan a la toma de seguridad de la placa mediante cables enchufables protegidos por una funda aislante, lo cual resulta seguro y práctico. 2. Especificaciones técnicas 2.1 Parámetros técnicos Alimentación: CA monofásica 220 V ±50 % Condiciones ambientales de trabajo: Temperatura ambiente: -10 °C a +40 °C. Humedad relativa: <85 % (25 °C). 2.2 Dimensiones y peso Dimensiones 1: 430 x 380 x 1170 mm Peso 1: aprox. 10 kg Dimensiones 2: 368 x 170 x 110 mm Peso 2: aprox. 2 kg

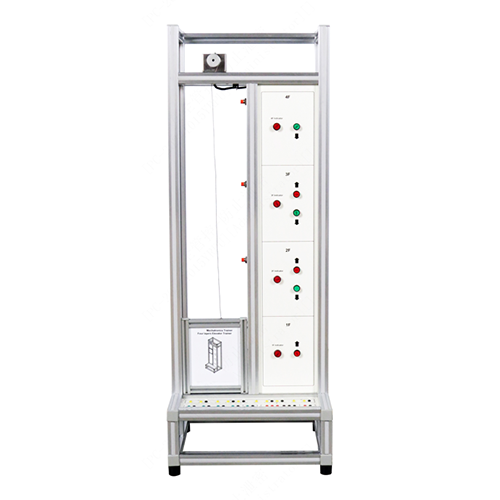

3. Nombres de los componentes del producto e introducción de funciones 3.1 Componentes principales del producto N.° Nombre 1 Indicador luminoso de llamada del ascensor del primer piso 2 Botón de llamada de subida del primer piso 3 Indicador luminoso de llamada del ascensor del segundo piso 4 Botón de llamada de subida del segundo piso 5 Botón de llamada de bajada del segundo piso 6 Indicador luminoso de llamada del ascensor del tercer piso 7 Botón de llamada de subida del tercer piso 8 Botón de llamada de bajada del tercer piso 9 Indicador luminoso de llamada del ascensor del cuarto piso 10 Botón de llamada de bajada del cuarto piso 11 Sensor 12 Ascensor 13 Panel de control de terminales 14 Módulo PLC 3.2 Accesorios del producto N.° Nombre 1 Cable de alimentación 2 Cable eléctrico de seguridad amarillo de 2 mm 3 Cable eléctrico de seguridad verde de 2 mm 4 Cable eléctrico de seguridad rojo de 2 mm 5 Cable eléctrico de seguridad negro de 2 mm 4. Lista de configuración del producto N.° Nombre Cant. 1 Entrenador de mecatrónica MR100E Entrenador de ascensor de cuatro capas 1 2 Módulo PLC 1 3 Cable de alimentación 1 4 Cable eléctrico de seguridad amarillo de 2 mm 10 5 Cable eléctrico de seguridad verde de 2 mm 10 6 Cable eléctrico de seguridad rojo de 2 mm 10 7 Cable eléctrico de seguridad negro de 2 mm 15 5. Lista de experimentos didácticos del producto (consulte las instrucciones del experimento para obtener más detalles) (1) Experimento de prueba de llamada de ascensor en diferentes plantas
