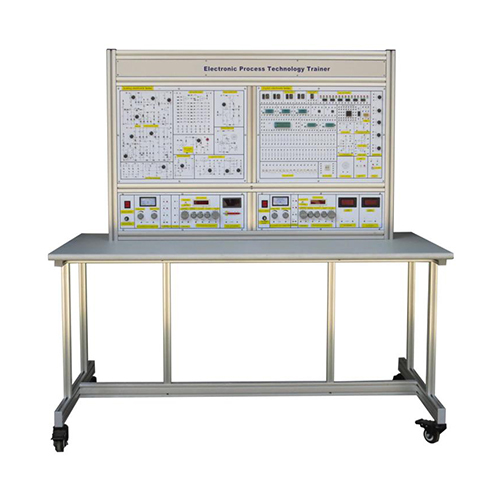

MR103E Entrenador de Tecnología de Procesos Electrónicos Demostrador de Equipos de Formación Profesional Entrenador Automático Eléctrico 1 Descripción general del producto 1-1 Descripción general 1. Este producto integra un sistema de entrenamiento de circuitos digitales y analógicos, que permite realizar pruebas de circuitos analógicos y digitales. 2. Este producto está diseñado con fuente de alimentación regulada, corriente alterna de bajo voltaje, generador de frecuencia, zumbador, multiconector, regulador de voltaje, etc., lo que proporciona abundantes recursos para la medición, la depuración y el desarrollo de nuevos productos electrónicos. 1-2 Características 1. El equipo incorpora un enchufe especial, lo que facilita a los estudiantes la configuración rápida del circuito experimental para completar la prueba. 2. Mediante el uso de diversos componentes electrónicos y herramientas de ensamblaje, los estudiantes no solo pueden ejercitar sus capacidades de ensamblaje y depuración, sino también el diseño curricular, el diseño de graduación, las competencias de habilidades y otras capacidades de desarrollo secundario. 2. Parámetros de rendimiento (1) Potencia de entrada: Sistema trifásico de cinco hilos 380 V ± 10 % 60 Hz (2) Dimensiones: 1300 mm × 650 mm × 1500 mm (3) Capacidad de la máquina: <2 kVA (4) Peso: <250 kg (5) Condiciones de trabajo: Temperatura ambiente: -10 °C ~ +40 °C Humedad relativa: <85 % (25 °C) 4 Lista de experimentos Parte del circuito digital Experimento 1: Características de conmutación del transistor, limitador y fijador Experimento 2: Función lógica y prueba de parámetros de la puerta lógica integrada TTL Experimento 3: Función lógica y prueba de parámetros de la puerta lógica integrada CMOS Experimento 4: Conexión y control de circuitos lógicos integrados Experimento 5: Diseño y prueba de circuitos lógicos combinatorios Experimento 6: Decodificador y su aplicación Experimento 7: Selector de datos y su aplicación Experimento 8: Disparador y su aplicación Experimento 9: Contador y su aplicación Experimento 10: Registro de desplazamiento y su aplicación Experimento 11: Distribuidor de pulsos y su aplicación Experimento 12: Uso de un circuito de puerta para generar una señal de pulso - Multivibrador autoexcitado Experimento 13: Disparador monoestable y disparador Schmitt - Retardo de pulso y circuito de conformación de forma de onda Experimento 14: Circuito de base de tiempo 555 y su aplicación Aplicación Experimento 15 D/A. Convertidor A/D Experimento 17: Cronómetro electrónico Experimento 18: Voltímetro digital de CC de 3 bits Experimento 19: Frecuencímetro digital Probador electrónico analógico Experimento 1: Uso de instrumentos electrónicos de uso común Experimento 2: Prueba simple de diodo Experimento 3: Experimento de las características de entrada y salida de un triodo de cristal Experimento 4: Circuito amplificador de una etapa Experimento 5: Circuito amplificador de dos etapas Experimento 6: Circuito amplificador de retroalimentación negativa Experimento 7: Circuito seguidor de emisor Experimento 8: Circuito amplificador diferencial Experimento 9: Amplificador FET Experimento 10: Circuito de oscilación sinusoidal RC Experimento 11: Oscilador LC y amplificador selectivo de frecuencia Experimento 12: Prueba de parámetros básicos de un amplificador operacional integrado Experimento 13: Circuito de operación proporcional a la amplitud operacional integrado Experimento 14: Circuitos de integración y diferenciales de amplificadores operacionales integrados Experimento 15: Circuito comparador de voltaje Amplificador operacional integrado Experimento 16: Generador de formas de onda Experimento 17: Filtro activo Experimento 18: Amplificador de potencia integrado Experimento 19: Amplificador de potencia simétrico complementario Experimento 20: Regulador de voltaje integrado Experimento 21: Circuito regulador de voltaje en serie Experimento 22: Circuito rectificador controlable por tiristores
