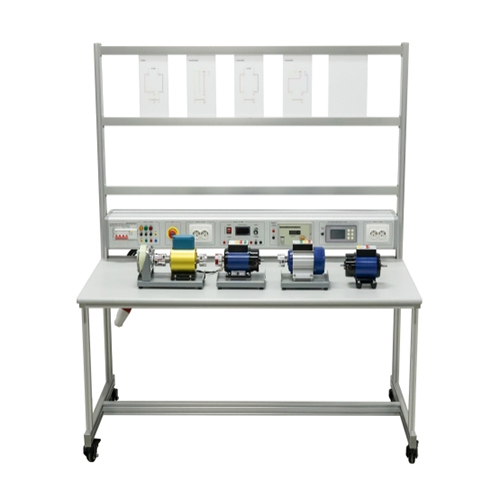

MR486E Kit de Electricidad para el Aprendizaje de Electricidad Básica Equipo de Formación Profesional Demostrador Entrenador Eléctrico Automático 1. Introducción al equipo 1.1 Descripción general Este dispositivo de capacitación incluye varios tipos de motores y componentes de control industrial. Mediante experimentos relevantes, los estudiantes pueden familiarizarse con las características operativas de los motores trifásicos de CA y CC, así como con el uso de diversos componentes de control industrial, dominar sus principios y métodos de control, y capacitar a los estudiantes. Los conocimientos y habilidades correspondientes son adecuados para la enseñanza y la evaluación de la formación en carreras afines en escuelas técnicas superiores, universidades, escuelas profesionales secundarias y escuelas técnicas. 1.2 Características (1) La plataforma de capacitación adopta una estructura de columna de perfil de aluminio, simple y elegante en su conjunto. Está equipada con ruedas universales en la parte inferior, que se pueden mover con flexibilidad, y la altura se puede ajustar individualmente según las condiciones del terreno. Los instrumentos de medición y las fuentes de alimentación de capacitación están instalados en cajas colgantes integradas, fáciles de usar y resistentes a los daños. (2) Equipado con múltiples tipos de motores, completamente configurado y compatible con la combinación de ambos. (3) La combinación de software y hardware permite completar el contenido de capacitación en diversas materias. (4) La plataforma de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Parámetros técnicos Potencia de entrada: trifásica de cinco hilos, 380 V ± 10 %, 60 Hz Dimensiones: 1600 mm x 800 mm x 1800 mm Capacidad: <2 kVA Peso: <250 kg Temperatura ambiente: -10 °C a +40 °C Humedad relativa: <85 % (25 °C) 3. Lista de componentes e introducción detallada 3.1 Componentes principales N.° Nombre 1 Estructura del producto 2 Rueda universal 3 Escritorio 4 Caja de alimentación 5 Motor asíncrono trifásico de jaula de ardilla 6 Motor compuesto de CC 7 Transmisor de par 8 Freno de polvo magnético 9 Motor universal 3.2 Componentes de la caja de alimentación N.° Nombre 1 Interruptor principal de alimentación (disyuntor de fugas de 4 polos) 2 Unidad de salida de CA de 380 V, fusible y luz indicadora 3 Botón de emergencia 4 Toma de corriente europea 5 Unidad de salida PWM de CC 6 Módulo de control del freno de polvo magnético 7 Unidad de instrumento de visualización de velocidad y par 3.3 Lista de configuración del equipo N.° Nombre Cant. 1 Plataforma del producto 1 2 Caja de alimentación 1 3 Motor asíncrono trifásico de jaula de ardilla 1 4 Motor compuesto de CC 1 5 Transmisor de par 1 6 Freno de polvo magnético 1 7 Motor universal 1 3.4 Accesorios N.° Nombre Cant. 1 Cable de conexión de seguridad negro de 4 mm y dos extremos, 1 metro 5 2 Cable de conexión de seguridad verde de 4 mm y dos extremos, 1 metro 5 3 Cable de conexión de seguridad azul de 4 mm y dos extremos, 1 metro 8 4 Cable de conexión de seguridad azul de 4 mm y dos extremos, 2 metros 8 5 Cable de conexión de seguridad rojo de 4 mm y dos extremos, 1 metro 5 6 Cable de conexión de seguridad de 4 mm y dos extremos, 1 metro 2 7 Fusible de 10 A, 5 x 20 2 8 Fusible de 5 A, 5 x 20 5 9 Cables de conexión 2 4 Lista de experimentos Experimento 1: Experimento de rotación de la fuente de alimentación de un motor asíncrono de jaula de ardilla trifásico Experimento 2: Experimento de rotación de la fuente de alimentación de un motor de excitación de CC compuesto Experimento 3: Accionamientos de motores asíncronos de jaula de ardilla trifásicos con CC compuesto Motor de excitación para generar electricidad Experimento 4: Freno de polvo magnético Experimento 5: Transmisor de par
