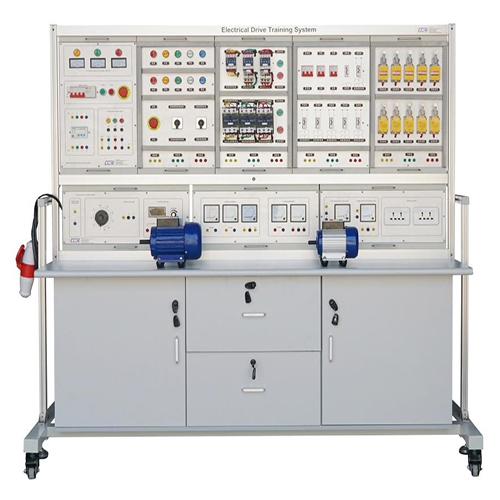

MR427E Sistema de formación en accionamientos eléctricos Equipos educativos Equipos de formación industrial Maquinaria eléctrica 1 Descripción general del producto 1.1 Descripción general Este producto se puede utilizar en la formación y docencia de electricistas (incluidos electricistas de nivel básico, intermedio y avanzado). La operación práctica del circuito de control eléctrico del motor es una capacitación indispensable, y es un contenido que deben dominar los electricistas de todos los niveles. También es emitido por el Ministerio de Trabajo. El contenido de la evaluación y valoración estipulado en la "Norma de Grado Técnico Eléctrico" y el "Certificado de Operación Eléctrica", el dispositivo de evaluación y valoración para la formación de electricistas generales, el circuito de control de arrastre eléctrico y otros experimentos, cableado práctico y otros elementos. Para cultivar las habilidades básicas y las habilidades de cableado de los estudiantes en la práctica, el kit de capacitación en conocimientos técnicos eléctricos enriquece considerablemente el contenido de la enseñanza práctica en el aula, mejora la calidad de la misma y permite a los estudiantes dominar rápidamente las habilidades prácticas de operación y cableado, facilitando la formación. Es adecuado para la enseñanza y la evaluación de la formación de habilidades de carreras afines en escuelas profesionales superiores, escuelas profesionales, escuelas profesionales secundarias y escuelas técnicas. Se puede utilizar para desarrollar habilidades eléctricas multidisciplinarias, tecnología de instalación y análisis de fallas, así como para realizar experimentos, desarrollar habilidades básicas, profesionales y habilidades integrales en electricidad y disciplinas afines. Además, permite realizar diseño de asignaturas, evaluación de calificaciones eléctricas, evaluación de habilidades, etc. Este dispositivo permite realizar desde circuitos de iluminación general hasta control automático de lazo cerrado. El método de capacitación está estandarizado y ofrece gran flexibilidad. 1.2 Características (1) Equipado con medidor de vatios-hora monofásico, interruptor de fuga, contactor, relé, relé térmico, interruptor de viaje, botón, lámpara de señalización, interruptor de transferencia, voltímetro, amperímetro y medidor de vatios-hora trifásico de cuatro hilos. Para prolongar la vida útil de los electrodomésticos y reducir el consumo de materiales, los contactos de cada uno se conectan a los bloques de terminales. Los estudiantes solo necesitan practicar con los bloques de terminales para garantizar la durabilidad de los componentes eléctricos. El gabinete de capacitación técnica también está equipado con un motor incorporado, mediante el cual se pueden realizar diversos experimentos. (2) El motor está completamente equipado y puede utilizarse en combinación para completar el contenido de formación de diversos cursos. (3) La plataforma de formación cuenta con un buen sistema de protección de seguridad. 2 Parámetros de rendimiento (1) Alimentación de entrada: Sistema trifásico de cinco hilos 380 V ± 10 % 60 Hz (2) Dimensiones: 720 mm × 550 mm × 1800 mm (3) Capacidad total: <1,5 kVA (4) Peso: <150 kg (5) Condiciones de funcionamiento: Temperatura ambiente: -10 °C ～ +40 °C, humedad relativa: <85 % (25 °C) 3 Composición del producto 3.1 Estructura (1) Entrada de alimentación trifásica de cinco hilos. (2) Equipado con indicadores luminosos de alimentación y terminales de salida de seguridad. (3) Controlado por disyuntor de fugas, fuente de alimentación trifásica de salida y fuente de alimentación monofásica. 3.2 Módulos La caja de alimentación proporciona múltiples fuentes de alimentación trifásicas de cinco hilos y múltiples fuentes de alimentación monofásicas. Cuenta con dispositivos de protección contra sobrecorriente, subtensión, cortocircuito y fugas. Equipado con un interruptor de parada de emergencia, que puede cortar el suministro eléctrico en caso de emergencia para garantizar la seguridad personal. 1. Módulo de alimentación e indicación 2. Módulo de luz indicadora, parada de emergencia e interruptor de transferencia 3. Módulo de contactor, pulsador y relé termomagnético 4. Módulo de interruptor automático y relé 5. Módulo de interruptor de recorrido 6. Módulos de alimentación de CA y CC 7. Módulos de voltaje y amperímetro de CA y CC 8. Módulo de medidor de potencia con toma de seis orificios 9. Motor monofásico de condensador 10. Motor asíncrono trifásico 3.3 Dispositivos de apoyo (1) Contacto auxiliar del contactor de CA (2) Cable de conexión eléctrica de seguridad 4. Completar el contenido de la capacitación Experimento 1: Control de arranque directo de motor asíncrono trifásico Experimento 2: Circuito de control de impulsos del contactor de motor asíncrono trifásico Experimento 3: Circuito de control de autobloqueo del contactor de motor asíncrono trifásico Experimento 4: Circuito de control de autobloqueo del contactor de motor asíncrono trifásico con protección termomagnética Experimento 5: Circuito de control de impulsos y avance híbrido continuo Experimento 6: Control de arranque manual estrella-triángulo Circuito Experimento 7 Circuito de control de arranque estrella-triángulo con temporización automática Experimento 8 Circuito de control de avance y retroceso del interruptor inversor Experimento 9 Control de avance y retroceso del contactor de motor asíncrono trifásico con autobloqueo Experimento 10 Control de avance y retroceso del contactor de motor trifásico con autobloqueo por pulsador Experimento 11 Control de avance y retroceso de motor asíncrono trifásico con doble autobloqueo Experimento 12 Control remoto y local de motor asíncrono trifásico Experimento 13 Circuito de control para arranque por impulsos de avance y retroceso de motor asíncrono trifásico Experimento 14 W
