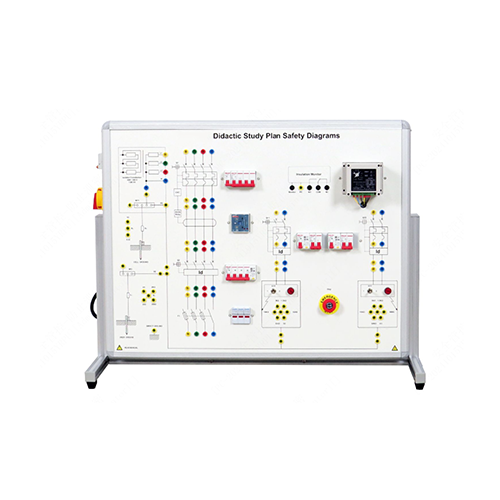

MR499E Plan de Estudio Didáctico Diagramas de Seguridad Demostrador de Equipos de Formación Profesional Entrenador Automático Eléctrico I. Descripción general del producto 1.1 Descripción general La estructura está hecha de láminas de acero con tratamiento químico y múltiples capas de recubrimiento epóxico. La base cuenta con patas de goma para que pueda colocarse sobre un banco de trabajo. El panel muestra todos los componentes necesarios para alimentar correctamente el circuito. 1.2 Características 1. El dispositivo está equipado con un botón de parada de emergencia, que puede cortar la alimentación instantáneamente en caso de accidente. 2. El disyuntor está equipado con protección contra fugas y un disparador. Cuando se produce una fuga de electricidad, el disyuntor se dispara para protegerlo. 3. La estructura está hecha de placas de acero con tratamiento químico, lo que la hace segura y estable. 4. La superficie está cubierta con múltiples capas de recubrimiento epóxico, que la hace más duradera y difícil de romper. II. Parámetros de rendimiento 2.1 Parámetros técnicos Parámetros de alimentación: monofásica trifásica CA 220 V ±10 % 50 Hz 2.2 Dimensiones y peso Dimensiones: 1000 x 580 x 770 mm Peso: <68 kg III. Lista de componentes 3.1 Componentes principales Número Nombre 1 Panel 2 Soporte 3 Transformador de aislamiento trifásico 3.2 Componentes eléctricos Número Nombre 1 Disyuntor 2 Interruptor de encendido 3 Transformador de aislamiento trifásico 4 Relé de corriente de fuga 5 Disyuntor 4P con disparador 6 Cable de tierra 7 Disyuntor 4P con protección contra fugas 8 Fusible 9 Conmutador de condensadores 10 Indicador luminoso de encendido 11 Resistencia 12 Botón de parada de emergencia 13 Disyuntor 2P con protección contra fugas 14 Comprobador de aislamiento de CA 15 Puerto de prueba 3.3 Accesorios Número Nombre 1 Cable de enlace de puente en U de 4 mm, negro 2 Cable eléctrico de 4 mm, 1 m, doble extremo, amarillo 3 Cable eléctrico de 4 mm, 1 m, doble extremo, verde 4 Cable eléctrico de 4 mm, 1 m, doble extremo, rojo 5 Cable eléctrico de 4 mm, 1 m, doble extremo, azul 6 Cable eléctrico de 4 mm, 1 m, doble extremo, bicolor 7 Multímetro digital UA9205 8 Fusible 3.4 Lista de configuración del producto Número Nombre Cantidad 1 Transformador de aislamiento trifásico de 1,5 kW 380/380 (4 tomas) 1 2 Disyuntor DZ47s sin protección contra fugas, 4P, 2A, tipo C 1 3 Disyuntor DZ47s sin protección contra fugas, 2P, 1A, tipo C 2 4 Disyuntor DZ47SLES rojo, 2P, 16A, con protección contra fugas, nuevo 2 5 Disyuntor DZ47SLES rojo, 4P, 25A, con protección contra fugas, nuevo 2 6 Bomba de liberación DZ47s MX+OF3 (Delixi), 220 V CA 1 7 Transformador de corriente de fuga 1 8 Cable de enlace de puente en forma de U, 4 mm, negro 20 9Relé de corriente de fuga 1 10 Cable eléctrico de 4 mm, 1 metro, doble extremo, amarillo 5 11 Cable eléctrico de 4 mm, 1 metro, doble extremo, verde 5 12 Cable eléctrico de 4 mm, 1 metro, doble extremo, rojo 5 13 Cable eléctrico de 4 mm, 1 metro, doble extremo, azul 5 14 Cable eléctrico de 4 mm, 1 metro, doble extremo, bicolor 5 15 Multímetro digital UA9205 1 IV. Lista de experimentos Experimento 1: Prueba de disparo por descarga eléctrica en humanos simulada Experimento 2: Prueba con comprobador de aislamiento de CA Experimento 3: Prueba del relé de corriente de fuga Experimento 4: Prueba de disparo del disyuntor de protección contra fugas 4P
