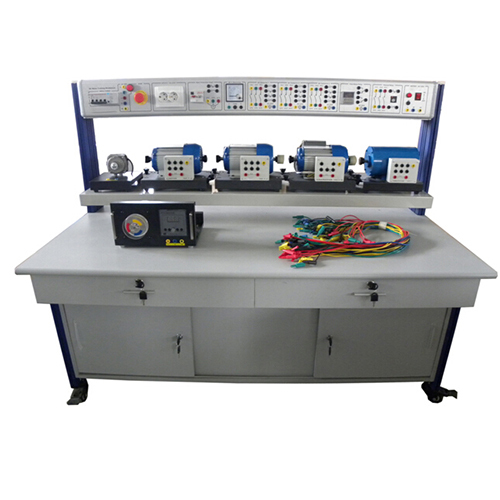

MR244E Entrenador de control y conmutación Equipos educativos Materiales didácticos Equipos de formación para redes inteligentes 1 Descripción general del producto 1.1 Perfil Este entrenador incluye varios tipos de motores inductivos y componentes de control. Mediante experimentos, los estudiantes pueden familiarizarse con las características de los motores de CA, dominar sus principios y modos de control, y desarrollar sus habilidades y conocimientos técnicos. Es ideal para estudiantes de escuelas vocacionales, escuelas técnicas y universidades con especialización en tecnología eléctrica, electrónica, mecatrónica, etc. 1.2 Características (1) El banco de trabajo de capacitación utiliza una estructura de columna de aluminio e incluye una caja de medidores y una caja de alimentación para probar y medir parámetros técnicos. Es fácil de usar y resistente a roturas. (2) Equipado con motores, los estudiantes pueden realizar combinaciones y completar diversos contenidos de capacitación. (3) El banco de trabajo de capacitación cuenta con un sistema de alta seguridad. 2 Parámetros técnicos (1) Potencia de entrada: Trifásica, cinco cables, 380 V ± 10 % 50 Hz (2) Dimensiones: 1600 mm × 800 mm × 1300 mm (3) Capacidad total: <2,0 kVA (4) Peso: <200 kg (5) Entorno de trabajo: Temperatura ambiente: -10 °C ～ +40 °C Humedad relativa: <85 % (25 °C) 3. El producto consta de: 3.1 Panel de control El panel de control está fabricado con una estructura metálica de aluminio y una caja cerrada. 3.2 Banco de entrenamiento El banco de entrenamiento está fabricado con una estructura de aluminio. Cuenta con cuatro ruedas universales en la parte inferior y dos interruptores en cada rueda. El entrenador se puede mover o detener fácilmente. El panel del banco de trabajo tiene un grosor de 25 mm y está sometido a un tratamiento antiincendios de alta temperatura y alta presión. Está equipado con tres cajones con rieles guía y dos armarios de empuje y enchufe. La estructura es sólida y fiable, con un aspecto atractivo. 3.3 Panel de control (1) Entrada de alimentación trifásica de cinco cables, probada con control de fugas y con botón de parada de emergencia para cortar la electricidad en caso de emergencia. (2) Indicador de encendido, enchufe europeo y tomas de corriente de seguridad de 4 mm. (3) Interruptor de protección del motor de CA, fuente de alimentación de CA interna con protección contra cortocircuitos. (4) Interior con corriente alterna y protección contra cortocircuitos. 4 Contenido de la capacitación 4.1 Experimento eléctrico con condensador monofásico (1) Prueba estática de condensador monofásico (2) Principio, características y prueba de funcionamiento de condensador monofásico (3) Control de la función de arranque de condensador monofásico (4) Control de conmutación de condensador de doble valor de condensador monofásico 4.2 Experimento con motor asíncrono de jaula de ardilla trifásico (1) Principio y características del motor asíncrono de jaula de ardilla trifásico (2) Prueba estática del motor asíncrono de jaula de ardilla trifásico (3) Prueba de funcionamiento del motor asíncrono de jaula de ardilla trifásico (4) Control de conversión positiva y negativa del motor asíncrono de jaula de ardilla trifásico (5) Control de arranque Y-△ del motor asíncrono de jaula de ardilla trifásico (6) Control del relé de sobrecorriente de retardo térmico del motor asíncrono de jaula de ardilla trifásico (7) Control del relé de tiempo para el arranque y la parada retardada del motor asíncrono de jaula de ardilla trifásico (8) Motor asíncrono trifásico Control de arranque y parada con interruptor de límite (9) Control de avance y retroceso con interruptor de límite de motor asíncrono trifásico (10) Control de interruptor de proximidad de inducción con motor asíncrono trifásico (11) Control de interruptor de proximidad de condensador con motor asíncrono trifásico (12) Control del interruptor de conversión Y-△ con motor asíncrono trifásico 4.3 Experimento con motores de anillos rozantes de bobinado trifásico (1) Principio y características de los motores de anillos rozantes de bobinado trifásico (2) Prueba estática de los motores de anillos rozantes de bobinado trifásico (3) Conexión y funcionamiento de los motores de anillos rozantes de bobinado trifásico (4) Prueba de especificaciones de funcionamiento de los motores de anillos rozantes de bobinado trifásico (5) Control de arranque y parada de los motores de anillos rozantes de bobinado trifásico (6) Aplicación del arrancador de rotor de anillos rozantes Incluye manual de usuario en inglés y video de demostración del experimento
