No.MR466E

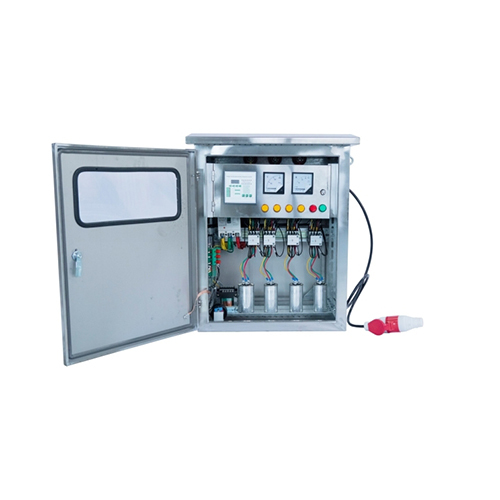

MR466E Banco de condensadores Equipo didáctico Equipo didáctico Equipo demostrativo Laboratorio de ingeniería eléctrica
Temperatura ambiente
-25℃~55℃
Voltaje
240V
Rango de fluctuación de voltaje
-15%~+10%
  • Banco de condensadores Equipo didáctico Equipo didáctico Equipo demostrativo Laboratorio de ingeniería eléctrica

Description

MR466E Banco de condensadores Equipo didáctico Equipo didáctico Equipo demostrativo Laboratorio de ingeniería eléctrica
1. Introducción del equipo
1.1 Descripción general
Esta caja de compensación de potencia reactiva de baja tensión es adecuada para redes de distribución rurales y urbanas, así como para redes de distribución internas de empresas industriales y mineras. Compensación de potencia; también se puede utilizar para la compensación de potencia reactiva in situ de redes eléctricas de baja tensión y equipos eléctricos en fábricas, minas, industrias petroleras, químicas, ferroviarias, portuarias y otras. Mediante tecnología de control por microordenador de un solo chip, el sistema de medición de la señal de muestreo es de tipo analógico trifásico o electrónico trifásico. Los umbrales de medición y conmutación pueden ser configurados por el usuario o controlados mediante lógica difusa; el funcionamiento es estable y fiable; el actuador que controla la conmutación de los condensadores está dedicado a la conmutación de condensadores. El interruptor capacitivo sin contacto es adecuado para situaciones donde la carga cambia con frecuencia.
El uso de este dispositivo ofrece las siguientes ventajas:
Mejora el factor de potencia de la red sin retorno de potencia reactiva
Estabiliza la tensión y mejora la calidad de la tensión de distribución
1.2 Características
•Condensadores: 4 dieléctricos de polipropileno laminado cilíndricos, 3 condensadores de 1 kVAR y 1 condensador de 3 kVAR. • Contactores: 4 de 20 amperios.
• Controlador: Automático.
Gabinete: con grado de protección IP54.
Interruptor magnetotérmico.
• Protección de entrada: interruptor magnetotérmico.
• Máximo nivel de protección: 4 interruptores magnetotérmicos de 20 amperios.
• Tensión: Trifásica.
• Tensión: 240 V. Características adicionales.
Características adicionales de los componentes mencionados:
Controlador automático de 6 niveles.
• Resistencia de descarga en cada condensador o inductor limitador de sobrecorriente.
Indicador luminoso.
• Dos (2) indicadores luminosos: uno rojo y uno verde.
Gabinete.
• Gabinete metálico con llave.
• Un (1) transformador de comando y control.

2. Parámetros técnicos
Temperatura ambiente: -25 ℃ ~ 55 ℃ (En lugares donde la temperatura es inferior a -25 ℃, también existen productos con tratamiento especial).
Humedad relativa del aire: humedad relativa máxima del 90 % (a 20 °C).
Condiciones ambientales: sin medios peligrosos explosivos o inflamables, sin gases que corroan el metal ni polvo conductor que destruya el aislamiento eléctrico.
Intensidad máxima de precipitación: 50 mm/10 min.
Rango de fluctuación de voltaje: -15 % ~ +10 %.
3. Lista de componentes e introducción detallada.
3.1 Componentes principales:
N.º Nombre
1 Controlador inteligente de compensación de potencia reactiva
2 Voltímetro
3 Amperímetro
4 Interruptor
5 Bloque de terminales
6 Cable de tierra
7 Transformador de CA
8 Transformador
9 Capacitancia
10 Cable de alimentación trifásico de cinco hilos
11 Contactor de flujo
12 Luz indicadora amarilla
13 Luz indicadora roja
14 Luz indicadora verde
3.2 Accesorios
N.° Nombre Cant.
1 Diagrama de cableado del equipo 1
2 Manual del controlador inteligente de compensación de potencia reactiva 1
4. Lista de experimentos
Experimento 1: Requisitos de diseño y características funcionales del compensador inteligente de potencia reactiva
Experimento 2: Experimento de funcionamiento del controlador inteligente de compensación de potencia reactiva
