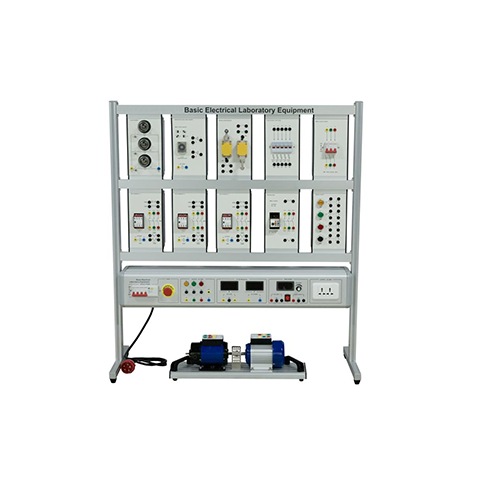

MR113E Equipo básico de laboratorio eléctrico Equipo de laboratorio educativo Paquete instructivo Capacitación en habilidades eléctricas 1. Descripción general del producto 1.1 Descripción general Este equipo de capacitación permite realizar experimentos relevantes, familiarizarse con las características operativas de los motores de CC y síncronos, dominar sus principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes. Es adecuado para escuelas de formación profesional superior, formación profesional, formación profesional secundaria y escuelas técnicas. También se utiliza para la enseñanza profesional y la evaluación de la formación profesional. 1.2 Características (1) La plataforma de capacitación cuenta con una estructura de columna de perfil de aluminio con amortiguación en la parte inferior. El instrumento de medición y la fuente de alimentación de capacitación están integrados, lo que facilita su uso y evita daños. (2) La plataforma de capacitación cuenta con un buen sistema de protección de seguridad. 2. Parámetros de rendimiento (1) Alimentación: Sistema trifásico de cinco hilos 380 V ± 10 % 60 Hz (2) Dimensiones: aprox. 1100 mm × 400 mm × 1200 mm (3) Capacidad total: <1,5 kVA (4) Peso: <150 kg (5) Condiciones de funcionamiento: Temperatura ambiente: -10 °C ~ +40 °C, humedad relativa: <85 % (25 °C) 3. Composición del producto 3.1 Estructura general El panel de control de potencia adopta un panel de perfil de aleación de aluminio, una estructura de caja cerrada y está conectado al estante inferior. 3.2 Configuración de la caja de potencia (1) Entrada de alimentación trifásica de cinco cables, controlada por un disyuntor de fugas y equipada con un botón de control de parada de emergencia. Al presionar el disyuntor de parada de emergencia, se corta el suministro eléctrico en caso de emergencia. (2) Equipado con luces indicadoras de potencia, tomas de corriente y terminales de salida de seguridad. (3) Equipado con interruptor de protección especial para motor de CA, fuente de alimentación de CA integrada y protección contra cortocircuitos. 3. Equipado con interruptor de protección especial para motor de CA, fuente de alimentación de CA integrada y protección contra cortocircuitos. 3.3 Introducción a la caja colgante (1) Módulo de caja colgante 3.4 Dispositivos complementarios (1) Accesorios Varias líneas de prueba K4 Algunos seguros Generador de CC de excitación compuesta Motor asíncrono trifásico 4. El contenido de la capacitación se puede completar Experimento 1: Experimento de prueba de la tensión de generación de energía del generador de CC de excitación compuesta Experimento 2: Experimento de conexión del circuito de control del generador de CC de excitación compuesta Experimento 3: Circuito de control de avance y retroceso con enclavamiento de contactor Experimento 4: Experimento del circuito de control de avance y retroceso con enclavamiento de botón Experimento 5: Circuito de control de impulsos del contactor de un motor asíncrono trifásico Experimento 6: Circuito de control de autobloqueo del contactor de un motor asíncrono trifásico Experimento 7: Experimento de arranque estrella-triángulo de un motor asíncrono de jaula de ardilla trifásico
