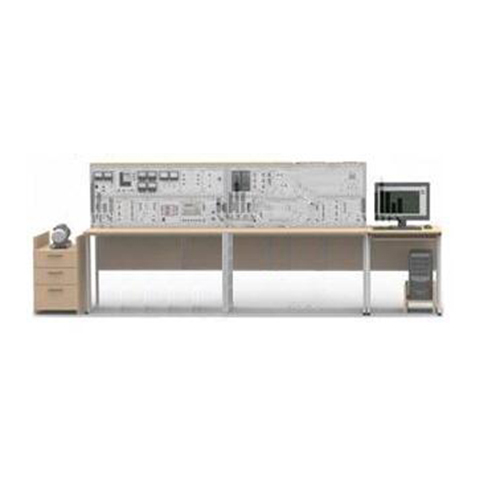

MR455E Soporte para trabajos de laboratorio en el Curso Plantas Eléctricas Equipos de Formación Profesional Equipos de Demostración Equipos de Laboratorio Eléctrico Estaciones y subestaciones eléctricas. Computadora de banco de ejecución. SiPS-SK El banco de laboratorio es un modelo físico trifásico de un sistema eléctrico de potencia. Contiene modelos de líneas eléctricas, transformadores de potencia, un generador síncrono, cargas activas, inductivas y de motor, interruptores, una red trifásica, una reactancia lineal, fuentes de alimentación e instrumentos de medición. Dimensiones: 3600 x 1350 x 650 mm Peso máximo: 350 kg Especificaciones: Tensión de alimentación: 3 x 380 V Frecuencia de la tensión de alimentación: 50 Hz Consumo máximo de energía: 1000 VA Conjunto: Módulos: banco de potencia; red trifásica; medidor de potencia; multímetros; medidor; medidor de velocidad; excitación; convertidor de frecuencia; transformadores monofásicos (2 unidades); líneas eléctricas (3 unidades); interruptor (2 unidades); sincronización; unidad; carga activa; carga inductiva; resistencia de aislamiento; resistencia adicional; reactancia de línea; medidor de electricidad trifásico; E/S con tarjeta de E/S. Unidad de máquina eléctrica (motor asíncrono con rotor de jaula de ardilla, máquina universal de CA, codificador). Ordenador personal. Mesa de laboratorio (2 unidades). Mesa de ordenador. Mesa de noche para la unidad de máquina eléctrica. Software (CD). Juego de cables de conexión y de alimentación. Descripción técnica del soporte de laboratorio. Instrucciones para la realización de trabajos de laboratorio. Lista de prácticas de laboratorio: Sección "Equipos de potencia de centrales y subestaciones eléctricas" 1. Activación de un generador síncrono para su funcionamiento en paralelo con la red y regulación de su modo de funcionamiento en términos de potencia activa y reactiva. 2. Determinación de la característica angular de un generador síncrono. 3. Estudio de la estabilidad estática de un generador síncrono con cortocircuitos cercanos. 4. Estudio del funcionamiento en régimen permanente de un transformador de potencia. 5. Arranque y regulación de la potencia reactiva del compensador síncrono. 6. Arranque directo y por reactancia de un motor eléctrico asíncrono. 7. Autoarranque de un motor eléctrico asíncrono. Sección "Cortocircuitos en instalaciones eléctricas" 1. Registro y visualización de la curva de corriente de un cortocircuito trifásico en una red eléctrica alimentada por una fuente de potencia casi infinita. 2. Registro y visualización de la curva de corriente de un cortocircuito trifásico en una red eléctrica alimentada por un generador síncrono de potencia limitada. 3. Determinación de la relación de corrientes de cortocircuito de diversos tipos al cerrar en el mismo punto de la red, alimentada por una fuente de potencia casi infinita. 4. Limitación de la corriente de cortocircuito mediante la división de la red. 5. Limitación de la corriente de cortocircuito con reactancia de línea. 6. Limitación de la corriente de falla a tierra en una red con puesta a tierra efectiva del neutro, conectando a tierra el neutro del transformador de potencia. 7. Limitación de la corriente de falla a tierra en una red con puesta a tierra efectiva del neutro, conectando la reactancia al neutro del transformador. Sección "Monitorización del aislamiento en instalaciones eléctricas con baja corriente de falla a tierra" 1. Control del aislamiento mediante el método de tres voltímetros. 2. Alarma de falla a tierra no selectiva. Sección "Modos Neutros en Instalaciones Eléctricas" 1. Modelado a escala real de los modos neutros en una instalación eléctrica modificando la reactancia inductiva de la reactancia en el neutro del transformador y eliminando las dependencias de esta resistencia de la corriente de un cortocircuito monofásico estable, las tensiones de la fase intacta y el neutro del transformador. 2. Modelado a escala real de los modos neutros en una instalación eléctrica modificando la resistencia de la resistencia en el neutro del transformador y eliminando las dependencias de esta resistencia de la corriente de un cortocircuito monofásico estable, las tensiones de la fase intacta y el neutro del transformador. 3. Eliminación de las dependencias de las tensiones de fase y la corriente de un cortocircuito monofásico estable con respecto a la resistencia activa en el punto del circuito en el modo neutro aislado de la instalación eléctrica. 4. Determinación de las dependencias de las tensiones de fase, la tensión de neutro del transformador de puesta a tierra y la corriente de un cortocircuito monofásico estable con respecto a la resistencia activa en el punto del circuito en el modo neutro compensado de la instalación eléctrica. 5. Determinación de las dependencias de las tensiones de fase, la tensión de neutro del transformador de puesta a tierra y la corriente de un cortocircuito monofásico estable con respecto a la resistencia activa en el punto de cortocircuito en una red con puesta a tierra resistiva del neutro. Sección "Mediciones eléctricas" 1. Medición de corriente y tensión alternas cuando se conecta directamente al circuito de alimentación de una carga eléctrica. 2. Medición de la potencia aparente de una corriente alterna monofásica con un voltímetro y un amperímetro conectados directamente. 3. Medición de la potencia activa, reactiva y factor de potencia utilizando un vatímetro, un voltímetro y un amperímetro conectados directamente. 4. Medición de la energía activa en CA de una corriente alterna trifásica utilizando un medidor de energía eléctrica. 5. Medición de la energía reactiva de una corriente trifásica
