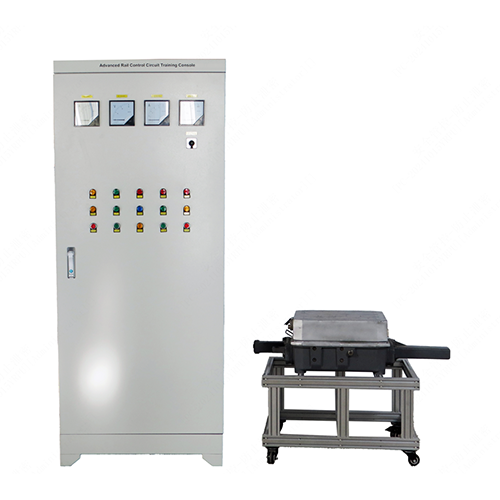

Consola de entrenamiento de circuitos de control ferroviario avanzado Equipo de laboratorio educativo Paquete instructivo Capacitación en habilidades eléctricas
No.MR081E
MR081E Consola de entrenamiento de circuitos de control ferroviario avanzado Equipo de laboratorio educativo Paquete instructivo Capacitación en habilidades eléctricas
MR081E Consola de entrenamiento de circuitos de control ferroviario avanzado Equipo de laboratorio educativo Paquete instructivo Capacitación en habilidades eléctricas I. Descripción general del producto 1.1 Descripción general Este producto utiliza relés de seguridad de la serie AX para un diseño optimizado. Gracias a las características del mecanismo de cambio de marchas Siemens S700K, permite la construcción de circuitos de entrenamiento de vías aceleradas S700K. Es práctico, flexible y altamente fiable. Es el equipo eléctrico preferido para la formación profesional en transporte ferroviario. Con el rápido desarrollo de los ferrocarriles electrificados y el transporte ferroviario urbano en mi país, para satisfacer las necesidades de aumento de velocidad, el mecanismo de cambio de marchas de CA S700K introdujo equipos y tecnología de Siemens en Alemania. Este mecanismo, mejorado y simplificado, sustituyó rápidamente al anterior mecanismo de cambio de marchas de CC ZD6. El mecanismo de cambio de marchas S700K se utiliza en las principales líneas nacionales. El mecanismo de cambio de marchas eléctrico S700K es el actuador del sistema de control de vías. El circuito de vía de aceleración, compatible con el S700K, se divide principalmente en tres partes: el circuito de control de vía interior, el circuito de acción de vía y el circuito de indicación de vía. Estos circuitos son de cinco cables, y los contactores interior y exterior tienen cinco cables cada uno. 1.2 Características Este producto adopta una estructura de gabinete basada en la aplicación práctica y combinada con características didácticas reales. Integra el circuito de control de tres partes del S700K en un solo gabinete para realizar todas las funciones del circuito de regulación de velocidad de vía. Al mismo tiempo, concentra el circuito eléctrico en 6502 para formar un circuito eléctrico combinado completo, que permite a los estudiantes comprender el circuito de control de vía, dominar su principio de funcionamiento y realizar con destreza la conexión y la resolución de problemas del circuito. Este producto está equipado con fuente de alimentación de control, fuente de alimentación de pantalla, instrucciones DB, instrucciones FB, instrucciones HD, pantalla de estado relacionada, voltaje, bucle de medición de corriente, etc., incluyendo: DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC, etc. II. Parámetros de rendimiento 2.1 Parámetros técnicos Parámetros de la fuente de alimentación: CA trifásica de cinco hilos 380 V ±10 % 60 Hz 2.2 Dimensiones y peso Tamaño 1: 840 mm x 720 mm x 1970 mm Peso 1: <173 kg Tamaño 2: 1250 mm x 550 mm x 780 mm Peso 2: <150 kg III. Lista de componentes e introducción detallada 3.1 Parte principal Número Nombre 1 Amperímetro de CC 2 Voltímetro de CC 3 Amperímetro de CA 4 Voltímetro de CA 5 Interruptor 6 Indicador de alimentación de CA 7 Indicador de alimentación de CA 8 Indicador de alimentación de CA 9 Indicador de alimentación de CC 10 Indicador de alimentación (DB) 11 Indicador de relé de vagón en la vía adyacente 12 Indicador de posicionamiento 13 Indicador de posición de cuatro posiciones abiertas 14 Indicador de posición de marcha atrás 15 Indicador de relé de corte 16 Botón de simulación de vagón en la vía 17 Inicio de posicionamiento Botón 18 Indicador BHJ 19 Botón de inicio de posición inversa 20 Botón de simulación de corte 3.2 Componentes eléctricos del interior del armario Número Nombre 1 Disyuntor 4P 2 Disyuntor 2P 3 Protector de fallo de fase 4 Relé de protección 5 Relé de inicio de conmutación 6 Relé repetidor de conmutación 7 Relé de inicio de conmutación 8 Relé de indicación de posición DBJ 9 Relé de indicación de posición inversa FBJ 10 Relé de vehículo de vía adyacente 11 Relé de corte QDJ 12 Relé de tiempo TJ 3.3 Accesorios Número Nombre Función Introducción 1 Fusible de 5 A, circuito de protección 2 Fusible de 1 A, circuito de protección IV Lista de configuración del producto Número Nombre Cantidad 1 Consola de entrenamiento de circuito de control ferroviario avanzado MR081E 1 2 Máquina de cambios 1 3 Fusible de 5 A, 5 4 Fusible de 1 A, 5 V. Lista de experimentos Experimento 1: Prueba de funcionamiento con encendido Experimento 2: Prueba de funcionamiento de la vía
